Conversor de Medidas

Polegadas (em frações) ⇄ Milímetros

Polegadas → Milímetros

Medida em polegadas

1,588 mm

1/16" = 1,588 milímetros

Frações em passos de 1/16" até 20". Na conversão de milímetros, mostramos a fração comercial mais próxima e a diferença exata.

Calculadora de Peso em desenvolvimento

Peso teórico do aço (densidade 7,85 kg/dm³)

Tipo de material

Comprimento da peça (m)

Quantidade de peças

Tubo redondo — informe o diâmetro externo e a espessura da parede.

Peso teórico aproximado para aço-carbono (7,85 kg/dm³). Em perfis dobrados (U e cantoneira), o cálculo usa o desenvolvimento da chapa e pode variar levemente conforme os raios de dobra.

Tabela de conversão de unidades

Consulta rápida das unidades básicas usadas no dia a dia da indústria.

Prefixos

Prefixo	Símbolo	Valor	Potência
Quilo	k	1.000	10³
Centi	c	0,01	10⁻²
Mili	m	0,001	10⁻³
Micron	μ	0,000001	10⁻⁶
Nano	n	0,000000001	10⁻⁹

Comprimento

	nm	μm	mm	cm	m	km
1 nm	1	10⁻³	10⁻⁶	10⁻⁷	10⁻⁹	10⁻¹²
1 μm	10³	1	10⁻³	10⁻⁴	10⁻⁶	10⁻⁹
1 mm	10⁶	10³	1	10⁻¹	10⁻³	10⁻⁶
1 cm	10⁷	10⁴	10	1	10⁻²	10⁻⁵
1 m	10⁹	10⁶	10³	10²	1	10⁻³
1 km	10¹²	10⁹	10⁶	10⁵	10³	1

Área

	nm²	μm²	mm²	cm²	m²	km²
1 nm²	1	10⁻⁶	10⁻¹²	10⁻¹⁴	10⁻¹⁸	10⁻²⁴
1 μm²	10⁶	1	10⁻⁶	10⁻⁸	10⁻¹²	10⁻¹⁸
1 mm²	10¹²	10⁶	1	10⁻²	10⁻⁶	10⁻¹²
1 cm²	10¹⁴	10⁸	10²	1	10⁻⁴	10⁻¹⁰
1 m²	10¹⁸	10¹²	10⁶	10⁴	1	10⁻⁶
1 km²	10²⁴	10¹⁸	10¹²	10¹⁰	10⁶	1

Volume

	nm³	μm³	mm³	cm³	m³	km³
1 nm³	1	10⁻⁹	10⁻¹⁸	10⁻²¹	10⁻²⁷	10⁻³⁶
1 μm³	10⁹	1	10⁻⁹	10⁻¹²	10⁻¹⁸	10⁻²⁷
1 mm³	10¹⁸	10⁹	1	10⁻³	10⁻⁹	10⁻¹⁸
1 cm³	10²¹	10¹²	10³	1	10⁻⁶	10⁻¹⁵
1 m³	10²⁷	10¹⁸	10⁹	10⁶	1	10⁻⁹
1 km³	10³⁶	10²⁷	10¹⁸	10¹⁵	10⁹	1

Massa

	μg	mg	cg	g	kg	ton
1 μg	1	10⁻³	10⁻⁴	10⁻⁶	10⁻⁹	10⁻¹²
1 mg	10³	1	10⁻¹	10⁻³	10⁻⁶	10⁻⁹
1 cg	10⁴	10	1	10⁻²	10⁻⁵	10⁻⁸
1 g	10⁶	10³	10²	1	10⁻³	10⁻⁶
1 kg	10⁹	10⁶	10⁵	10³	1	10⁻³
1 ton	10¹²	10⁹	10⁸	10⁶	10³	1

Pressão

	Pa (N/m²)	mmHg	Bar	Psi (lb/in²)	atm
1 Pa (N/m²)	1	7,5 × 10⁻³	1 × 10⁻⁵	1,45 × 10⁻⁴	9,87 × 10⁻⁶
1 mmHg	1,33 × 10²	1	1,33 × 10⁻³	1,93 × 10⁻²	1,32 × 10⁻³
1 Bar	1 × 10⁵	750	1	14,5	0,987
1 Psi (lb/in²)	6,89 × 10³	51,71	6,89 × 10⁻²	1	6,8 × 10⁻²
1 atm	1,013 × 10⁵	760	1,013	14,7	1

Psi — pound per square inch (libras por polegada quadrada): 1 psi = 1 bar ÷ 14,5.

Unidades fora do padrão, energia e potência

Unidade	Equivalência	Unidade	Equivalência
1 litro	1 dm³ = 10³ cm³	1 BTU	1.055 J
1 pé	30,48 cm	1 cal	4,18 J
1 milha	1,61 km	1 cv	736 W
1 milha náutica	1,85 km	1 hp	746 W
1 nó (knot)	1 milha náutica/hora	1 km/h	0,28 m/s
1 polegada	25,4 mm	1 m/s	3,6 km/h

Normas e Propriedades

Referência rápida das normas mais usadas em tubos de aço-carbono: composição química, propriedades mecânicas e equivalências comerciais.

Norma que seguimos na galvanização: ABNT NBR 10476

Todo o processo de zincagem da Tubozinc segue os parâmetros da ABNT NBR 10476 — Revestimentos de zinco eletrodepositados sobre ferro ou aço: especificação, que define espessura de camada, tratamentos de conversão, resistência em névoa salina e aderência do revestimento.

Consultar a norma NBR 10476 Ver nosso padrão de qualidade

Aços estruturais VMB e equivalências ASTM

Produto	Designação comercial	Resistência ao escoamento (fy)	Resistência à ruptura à tração (fu)	Especificação ASTM similar
Produto	Designação comercial	MPa	MPa	Norma	Grau
Quadrados e retangulares (conformados a frio)	VMB 250	≥ 250	≥ 400	ASTM A501	A
	VMB 300	≥ 300	≥ 415	EN 10210	S275J2H
	VMB 350	≥ 350	≥ 485	ASTM A501	B
	VMB 250cor	≥ 250	≥ 400	ASTM A714	Grau IV
	VMB 300cor	≥ 300	≥ 415	—	—
	VMB 350cor	≥ 350	≥ 485	ASTM A618	Ia, Ib e II / III

Tubos conformados a frio são obtidos a partir de tubos laminados a quente; a tolerância de parede aplicável é definida pelas normas de tubos laminados a quente. Podem ser fornecidos com tratamentos térmicos (normalização ou alívio de tensões). Outros aços e condições de fornecimento sob consulta.

Composição química e propriedades mecânicas por norma

Norma	Aço	Composição química (%)									Propriedades mecânicas
Norma	Aço	C	Mn	P máx.	S máx.	Si	Ni	Cr	Mo	Cu	Rt MPa mín.	Le MPa mín.
A 106	Gr A	Máx 0,25	0,27/0,93	0,035	0,035	—	0,40	0,40	0,15	0,40	330	205
	Gr B	Máx 0,30	0,29/1,06	0,035	0,035	Mín 0,10	0,40	0,40	0,15	0,40	415	240
	Gr C	Máx 0,35	0,29/1,06	0,035	0,035	Mín 0,10	0,40	0,40	0,15	0,40	485	275
A 53	Gr A	Máx 0,25	Máx 0,95	0,05	0,045	—	Máx 0,40	Máx 0,40	0,15	Máx 0,40	330	205
A 53	Gr B	Máx 0,30	Máx 1,20	0,05	0,045	—	Máx 0,40	Máx 0,40	0,15	Máx 0,40	415	240
API 5L	Gr A	Máx 0,22	Máx 0,90	0,04	0,050	Máx 0,50	—	2,00/2,50	—	—	331	207
API 5L	Gr B	Máx 0,27	Máx 1,15	0,04	0,050	—	—	—	—	—	413	241
NBR 5590	Gr A	Máx 0,25	Máx 0,95	0,05	0,045	—	0,40	0,40	0,15	0,40	330	205
NBR 5590	Gr B	Máx 0,30	Máx 1,20	0,05	0,045	—	0,40	0,40	0,15	0,40	415	240
A 500	Gr A	Máx 0,30	Máx 1,40	0,045	0,045	—	—	—	—	Mín 0,18	310	230 (270)
	Gr B	Máx 0,30	Máx 1,40	0,045	0,045	—	—	—	—	Mín 0,18	400	290 (315)
	Gr C	Máx 0,27	Máx 1,40	0,045	0,045	—	—	—	—	Mín 0,18	425	315 (345)
NBR 6591	—	Máx 0,23	Máx 1,00	0,040	0,050	—	—	—	—	—	—	—
NBR 8261	Gr A	Máx 0,23	Máx 1,35	0,040	0,050	—	—	—	—	Mín 0,20	310	228 (269)
	Gr B	Máx 0,23	Máx 1,35	0,040	0,050	—	—	—	—	Mín 0,20	400	290 (317)
	Gr C	Máx 0,26	Máx 1,35	0,040	0,050	—	—	—	—	Mín 0,20	427	317 (345)

Rt = resistência à tração; Le = limite de escoamento. Valores entre parênteses aplicam-se a tubos com tratamento térmico. Referência: catálogos de fabricantes e normas ABNT/ASTM/API vigentes — consulte a norma oficial para uso em projeto.

Tabelas de referência para projeto

Material de consulta rápida para quem especifica estruturas em aço. Clique nas imagens para ampliar.

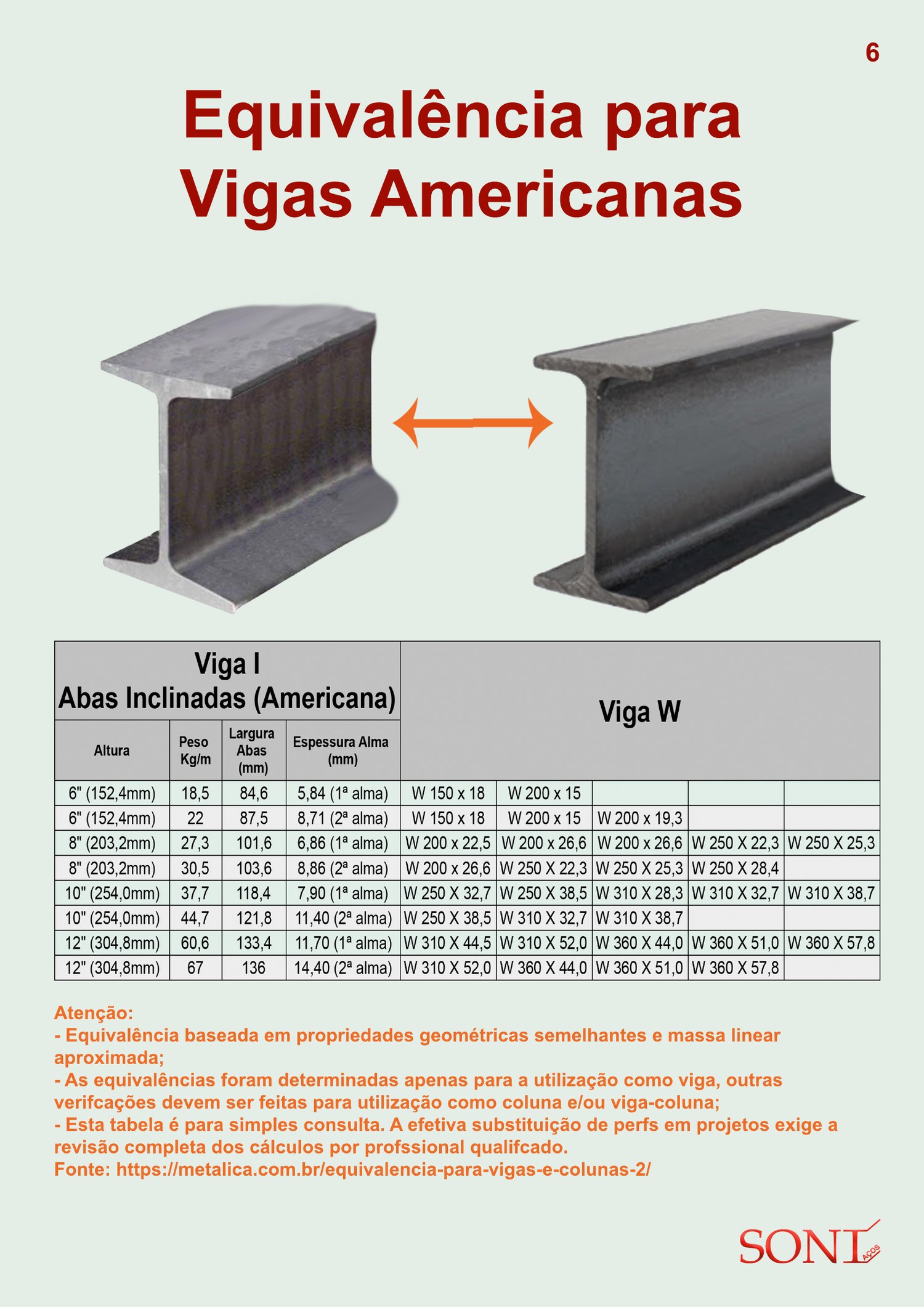

Tabela de equivalência entre vigas I de abas inclinadas (americanas) e perfis W — **Equivalência: Viga I americana → Viga W** Fonte: metalica.com.br

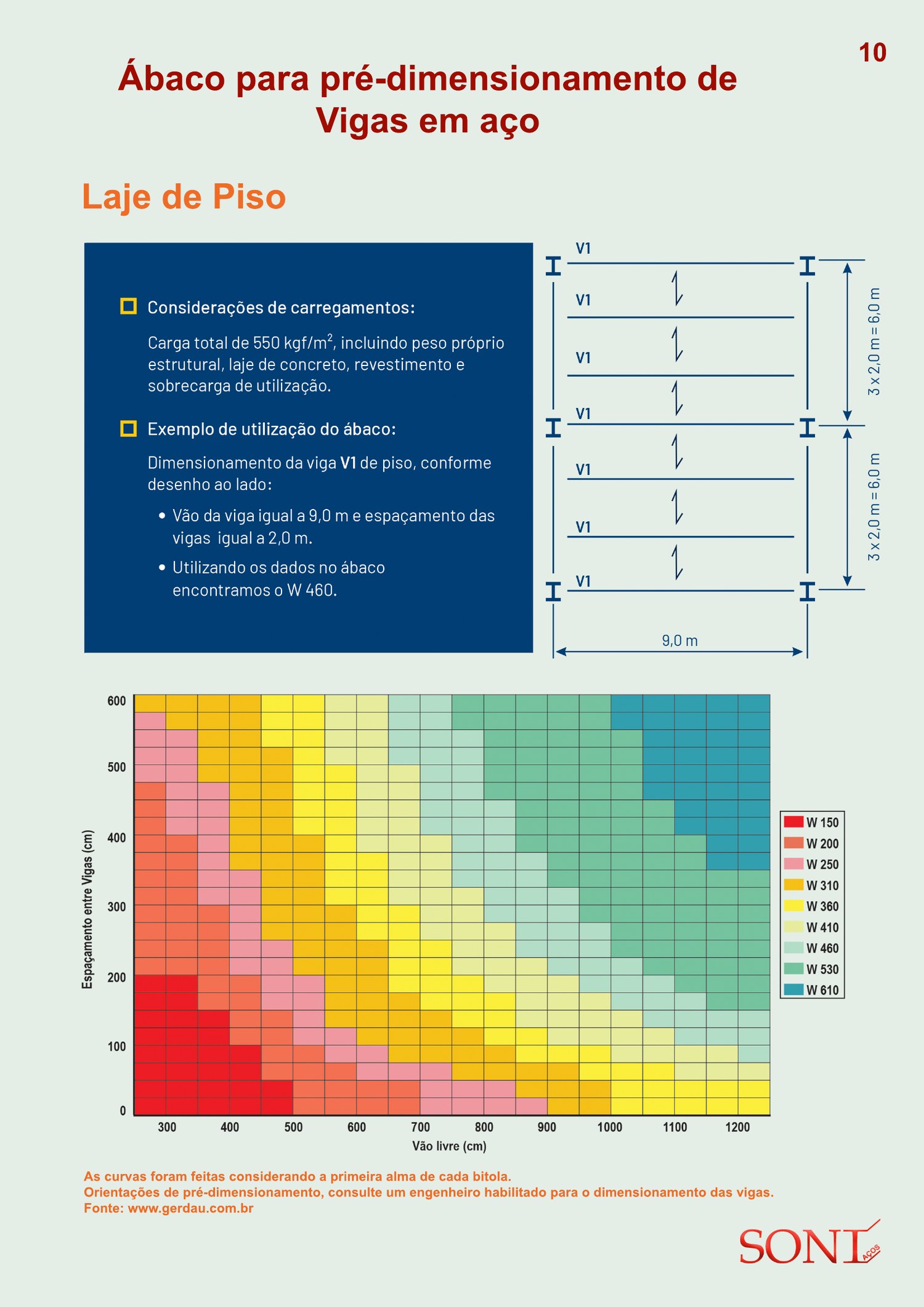

Ábaco para pré-dimensionamento de vigas de aço para laje de piso — **Ábaco de pré-dimensionamento — vigas de piso** Fonte: www.gerdau.com.br

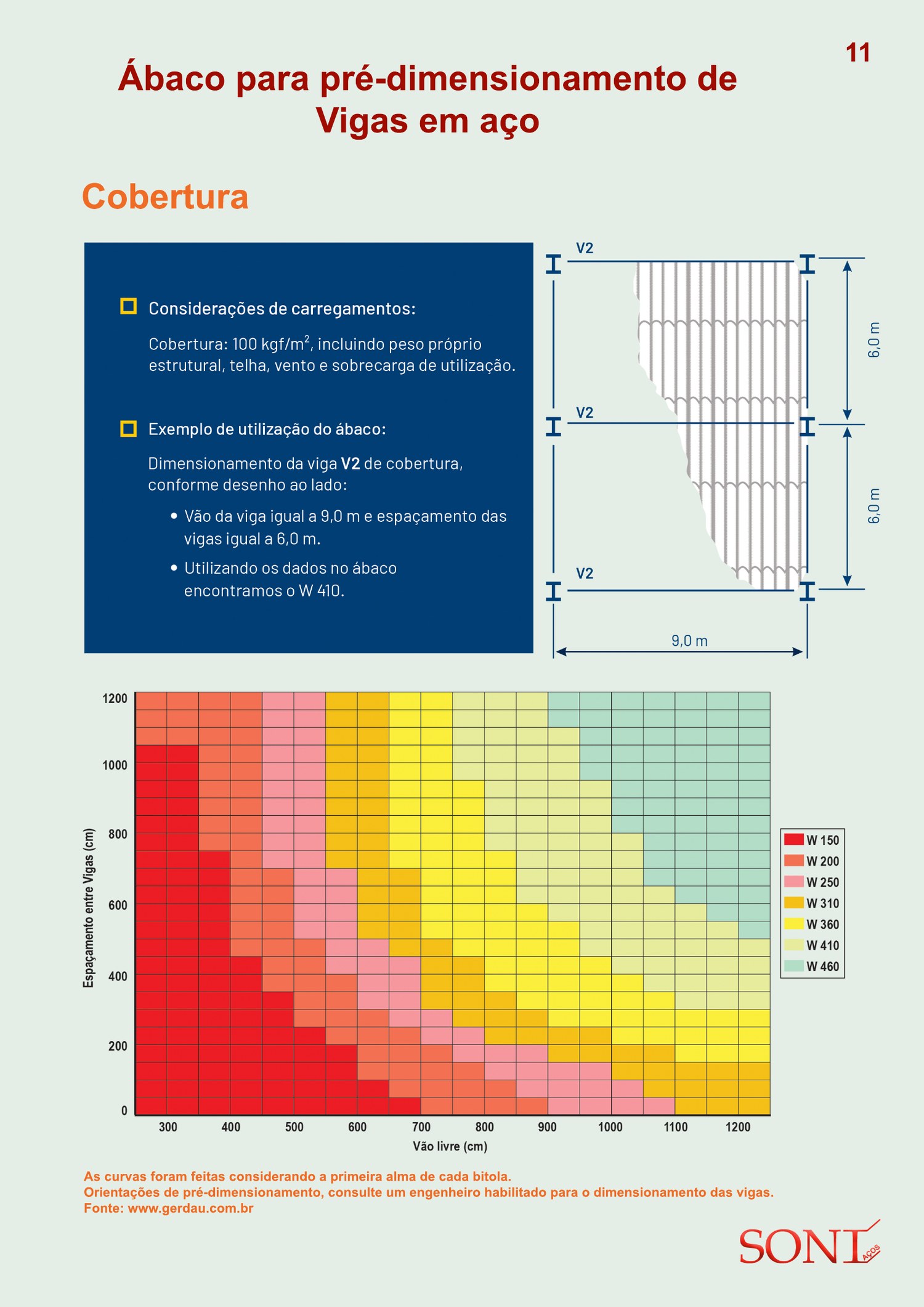

Ábaco para pré-dimensionamento de vigas de aço para cobertura — **Ábaco de pré-dimensionamento — vigas de cobertura** Fonte: www.gerdau.com.br

Atenção — leia antes de usar estas tabelas

A equivalência entre perfis é baseada em propriedades geométricas semelhantes e massa linear aproximada.
As equivalências foram determinadas apenas para a utilização como viga; outras verificações devem ser feitas para utilização como coluna e/ou viga-coluna.
As tabelas e ábacos são para simples consulta. A efetiva substituição de perfis em projetos exige a revisão completa dos cálculos por profissional qualificado.
Os dados aqui reproduzidos foram extraídos das fontes citadas em cada imagem (metalica.com.br e www.gerdau.com.br). A Tubozinc não se responsabiliza pelos dados obtidos nesses locais, nem pelo uso que se faça deles: confira sempre na fonte original e com o fabricante do material.
Os pesos das calculadoras desta página são teóricos e podem divergir do peso real conforme tolerâncias de fabricação, raios de canto e processo de conformação.
